Spritzschutz Single und Twin

Beitrag von tubu » Di 22. Mai 2018, 13:11

Anbei die DXF Dateien für den Spritzschutz des Single-OHG. Dieser Spritzschutz wird unter die Grundplatte zwischen den Seitenstreifen und der Platte geschoben.

Hoffe das sich jemand findet und den Spritzschutz für den Twin-OHG als DXF Datei zur Verfügung stellt. Das wäre prima :rockout:

Spritzschutz
2x_3mm_Grundplatte Streifen_gebürstet_foliert.dxf.png
Seitenschienen
2x_3mm_Grundplatte Streifen_gebürstet_foliert.dxf.png (43.64 KiB) 2604 mal betrachtet
Dateianhänge
1x_3mm_Ausschub_gebürstet.dxf
Spritzschutz DXF Datei
(39.42 KiB) 72-mal heruntergeladen
2x_3mm_Grundplatte Streifen_gebürstet_foliert.dxf
Seitenschienen DXF Datei
(40.7 KiB) 63-mal heruntergeladen
Zuletzt geändert von tubu am Di 22. Mai 2018, 21:23, insgesamt 1-mal geändert.
Grüße aus Oberbayern
Thomas

Single und Twin OHG V1 2017 - El Fuego Portland - Santos Eden 510 - Santos Eden 100 - Klarstein Quickstick

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 13:58

Der abgebildete & angehängte Ausschub (dxf) des Spritzschutz des Single ist aber nicht das Original - dieses ist ganz herausziehbar mit einer Stoppmarkierung (= bessere Reinigungsmöglichkeit in Spülmaschine): ;)

Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

tubu
Oberhitze-Fan
Beiträge: 467
Registriert: Mo 5. Feb 2018, 13:04
Wohnort: Oberbayern
Hat sich bedankt: 198 Mal
Danksagung erhalten: 94 Mal

Re: Spritzschutz Single

Beitrag von tubu » Di 22. Mai 2018, 14:00

Ok, diese kannte ich nicht. Hast Du die Datei dafür ?
Grüße aus Oberbayern
Thomas

Single und Twin OHG V1 2017 - El Fuego Portland - Santos Eden 510 - Santos Eden 100 - Klarstein Quickstick

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 14:03

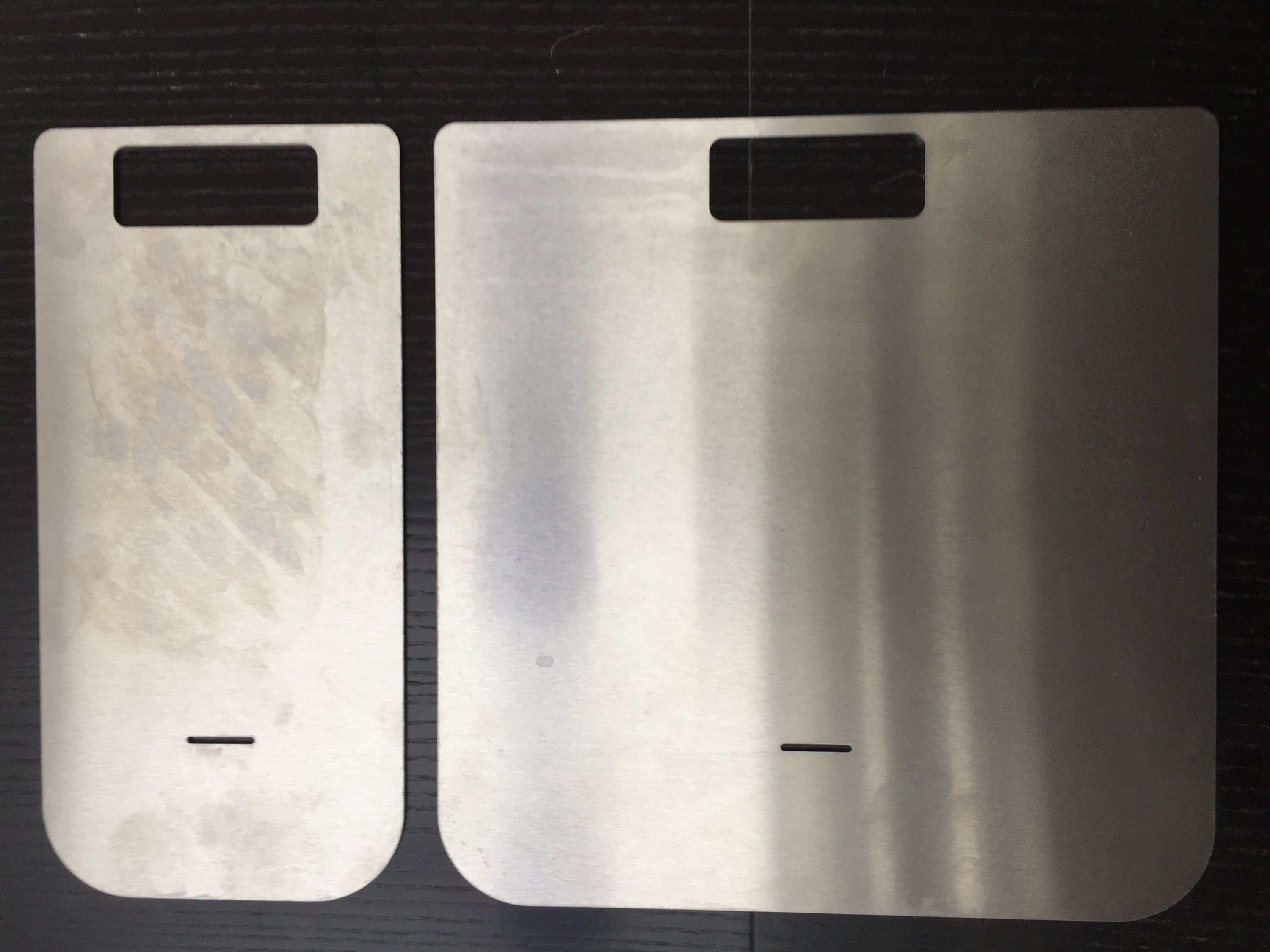

Habe nur die Originale vom Single & Twin in 3mm Edelstahl (Add on-SB) - (noch) nicht die dxf-Dateien.

Edit: hier beide noch abgebildet:
Zuletzt geändert von Jogi007 am Di 22. Mai 2018, 14:08, insgesamt 1-mal geändert.
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

tubu
Oberhitze-Fan
Beiträge: 467
Registriert: Mo 5. Feb 2018, 13:04
Wohnort: Oberbayern
Hat sich bedankt: 198 Mal
Danksagung erhalten: 94 Mal

Re: Spritzschutz Single

Beitrag von tubu » Di 22. Mai 2018, 14:05

Jogi007 hat geschrieben:
Di 22. Mai 2018, 14:03
- (noch) nicht die dxf-Dateien.
Dann sind wir mal gespannt wann das noch und nicht verschwindet............ :rockout:
Grüße aus Oberbayern
Thomas

Single und Twin OHG V1 2017 - El Fuego Portland - Santos Eden 510 - Santos Eden 100 - Klarstein Quickstick

Benutzeravatar
DeLorean
GSV-Gesperrter Oberhitze-Fan
Beiträge: 2122
Registriert: Mi 24. Jan 2018, 21:00
Wohnort: Hammersbach
Hat sich bedankt: 508 Mal
Danksagung erhalten: 710 Mal
Kontaktdaten:

Re: Spritzschutz Single

Beitrag von DeLorean » Di 22. Mai 2018, 14:08

Na dann kann man die ja messen und ein Kundiger der daraus ne Zeichnung bastelt und sie zur Verfügung stellt findet sich sicher auch.

Merksatz: für sich selber darf jeder alles nachbauen nur ggf nicht mit einem Markenzeichen öffentlich nutzen.

Beispiel: selber sich nen Porsche bauen und vom TÜV in ner sauteuren Komplettabnahme abnehmen und zum Verkehr zulassen darf jeder - aber Porsche-Logos dürfen keine sichtbar sein :)

Das gilt, soweit mir bekannt, auch für Sammelbestellungen. Das kann ich aber gerne nochmal rechtlich prüfen lassen.
Ciao
Andreas

Equipment: Forums-Twin, Roti-App, Maxxus Barbecue Chief 10.0, Borniak UW-70 mit elektronischer PID-Steuerung (Eigenbau), WLAN-Thermo mini v1, WLAN-Thermo Nano, diverses SV-Gedöns etc. etc.

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 14:10

tubu hat geschrieben:
Di 22. Mai 2018, 14:05
Jogi007 hat geschrieben:
Di 22. Mai 2018, 14:03
- (noch) nicht die dxf-Dateien.
Dann sind wir mal gespannt wann das noch und nicht verschwindet............ :rockout:

... ist alles machbar. Habe aktuell aber noch keine Zeit dafür. Bis Ende der Woche bestimmt... ;)
Zuletzt geändert von Jogi007 am Di 22. Mai 2018, 19:35, insgesamt 2-mal geändert.
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

Benutzeravatar
licht77
Oberhitze-Fan
Beiträge: 212
Registriert: Mo 5. Feb 2018, 19:54
Wohnort: Steakhouse
Hat sich bedankt: 62 Mal
Danksagung erhalten: 239 Mal

Re: Spritzschutz Single

Beitrag von licht77 » Di 22. Mai 2018, 14:48

Also über so Kleinigkeiten rentiert es sich fast nicht, den Kopf zu zerbrechen...
Dateianhänge

Benutzeravatar
fotomari
Globaler Moderator
Beiträge: 598
Registriert: Di 6. Feb 2018, 15:38
Wohnort: Nuthe-Urstromtal
Hat sich bedankt: 84 Mal
Danksagung erhalten: 256 Mal

Re: Spritzschutz Single

Beitrag von fotomari » Di 22. Mai 2018, 15:06

Was sind denn die schmalen Bleche rechts und links vom Spritzschutz?
LG
Marita

Man wird alt wie 'ne Kuh und lernt immer noch dazu.🤓

Benutzeravatar
DeLorean
GSV-Gesperrter Oberhitze-Fan
Beiträge: 2122
Registriert: Mi 24. Jan 2018, 21:00
Wohnort: Hammersbach
Hat sich bedankt: 508 Mal
Danksagung erhalten: 710 Mal
Kontaktdaten:

Re: Spritzschutz Single

Beitrag von DeLorean » Di 22. Mai 2018, 15:09

Dürften Führungsschienen sein.
Ciao
Andreas

Equipment: Forums-Twin, Roti-App, Maxxus Barbecue Chief 10.0, Borniak UW-70 mit elektronischer PID-Steuerung (Eigenbau), WLAN-Thermo mini v1, WLAN-Thermo Nano, diverses SV-Gedöns etc. etc.

Benutzeravatar
licht77
Oberhitze-Fan
Beiträge: 212
Registriert: Mo 5. Feb 2018, 19:54
Wohnort: Steakhouse
Hat sich bedankt: 62 Mal
Danksagung erhalten: 239 Mal

Re: Spritzschutz Single

Beitrag von licht77 » Di 22. Mai 2018, 15:14

DeLorean hat geschrieben:
Di 22. Mai 2018, 15:09
Dürften Führungsschienen sein.
Richtig...

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 15:18

licht77 hat geschrieben:
Di 22. Mai 2018, 14:48
Also über so Kleinigkeiten rentiert es sich fast nicht, den Kopf zu zerbrechen...

Der Ausschub des Spritzschutzes des Single ist identisch wie beim Twin - der einzige Unterschied ist die Breite 162 zu 326 mm.
Zuletzt geändert von Jogi007 am Di 22. Mai 2018, 15:23, insgesamt 1-mal geändert.
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

Benutzeravatar
fotomari
Globaler Moderator
Beiträge: 598
Registriert: Di 6. Feb 2018, 15:38
Wohnort: Nuthe-Urstromtal
Hat sich bedankt: 84 Mal
Danksagung erhalten: 256 Mal

Re: Spritzschutz Single

Beitrag von fotomari » Di 22. Mai 2018, 15:19

Muss ich mal gucken, ob ich sowas auch verbaut habe??? :mrgreen:
LG
Marita

Man wird alt wie 'ne Kuh und lernt immer noch dazu.🤓

Benutzeravatar
DeLorean
GSV-Gesperrter Oberhitze-Fan
Beiträge: 2122
Registriert: Mi 24. Jan 2018, 21:00
Wohnort: Hammersbach
Hat sich bedankt: 508 Mal
Danksagung erhalten: 710 Mal
Kontaktdaten:

Re: Spritzschutz Single

Beitrag von DeLorean » Di 22. Mai 2018, 15:27

Wenn Du die Spritzschutz-App hast dann geht es wohl nicht anders - sonst würde der Spritzschutz auf dem Boden liegen :?
Ciao
Andreas

Equipment: Forums-Twin, Roti-App, Maxxus Barbecue Chief 10.0, Borniak UW-70 mit elektronischer PID-Steuerung (Eigenbau), WLAN-Thermo mini v1, WLAN-Thermo Nano, diverses SV-Gedöns etc. etc.

Benutzeravatar
fotomari
Globaler Moderator
Beiträge: 598
Registriert: Di 6. Feb 2018, 15:38
Wohnort: Nuthe-Urstromtal
Hat sich bedankt: 84 Mal
Danksagung erhalten: 256 Mal

Re: Spritzschutz Single

Beitrag von fotomari » Di 22. Mai 2018, 16:07

BÄH!
LG
Marita

Man wird alt wie 'ne Kuh und lernt immer noch dazu.🤓

Benutzeravatar
DeLorean
GSV-Gesperrter Oberhitze-Fan
Beiträge: 2122
Registriert: Mi 24. Jan 2018, 21:00
Wohnort: Hammersbach
Hat sich bedankt: 508 Mal
Danksagung erhalten: 710 Mal
Kontaktdaten:

Re: Spritzschutz Single

Beitrag von DeLorean » Di 22. Mai 2018, 16:20

:lol :lol :lol
Ciao
Andreas

Equipment: Forums-Twin, Roti-App, Maxxus Barbecue Chief 10.0, Borniak UW-70 mit elektronischer PID-Steuerung (Eigenbau), WLAN-Thermo mini v1, WLAN-Thermo Nano, diverses SV-Gedöns etc. etc.

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 19:06

Ging doch jetzt schneller als versprochen :) - abgemessen von den "Original"-Ausschüben, gezeichnet und kurz bei einem Online-Laserbetrieb auf Fehler "getestet".

Anbei die DXF-Dateien der Ausschübe für den Spritzschutz des Single- und Twin-OHG (inkl. den jeweils 2-fach benötigten Grundplatte-Streifen von @@tubu:
Ausschub Single.PNG
Ausschub Single.PNG (24.18 KiB) 2454 mal betrachtet
Ausschub Twin.PNG
Ausschub Twin.PNG (26.91 KiB) 2454 mal betrachtet
1x_3mm_Ausschub Single_gebürstet_foliert.dxf
(23.37 KiB) 82-mal heruntergeladen
1x_3mm_Ausschub Twin_gebürstet_foliert.dxf
(22.94 KiB) 108-mal heruntergeladen
2x_3mm_Grundplatte Streifen_gebürstet_foliert.dxf
(40.7 KiB) 111-mal heruntergeladen
Grundplatte Streifen.PNG
Grundplatte Streifen.PNG (27.13 KiB) 2452 mal betrachtet
Zuletzt geändert von Jogi007 am Mi 23. Mai 2018, 15:04, insgesamt 5-mal geändert.
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single

Beitrag von Jogi007 » Di 22. Mai 2018, 19:14

@DeLorean kann man die Überschrift ändern in "Spritzschutz Single und Twin" ? Hoffe @tubu hat nichts dagegen. :)
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

tubu
Oberhitze-Fan
Beiträge: 467
Registriert: Mo 5. Feb 2018, 13:04
Wohnort: Oberbayern
Hat sich bedankt: 198 Mal
Danksagung erhalten: 94 Mal

Re: Spritzschutz Single

Beitrag von tubu » Di 22. Mai 2018, 21:24

Jogi007 hat geschrieben:
Di 22. Mai 2018, 19:14
@DeLorean kann man die Überschrift ändern in "Spritzschutz Single und Twin" ? Hoffe @tubu hat nichts dagegen. :)
Gerade die Überschrift geändert. Cool super das es so reibungslos geklappt hat. :rockout:

So soll es sein, einfach perfekt......
Grüße aus Oberbayern
Thomas

Single und Twin OHG V1 2017 - El Fuego Portland - Santos Eden 510 - Santos Eden 100 - Klarstein Quickstick

Benutzeravatar
marc
GSV-Gesperrter Oberhitze-Fan
Beiträge: 239
Registriert: Fr 9. Feb 2018, 08:33
Wohnort: Nähe Stuttgart
Hat sich bedankt: 52 Mal
Danksagung erhalten: 206 Mal

Re: Spritzschutz Single und Twin

Beitrag von marc » Mi 23. Mai 2018, 07:10

Was kommt als abstandsstück zwischen Schiene und Boden des OHG?

Benutzeravatar
Jogi007
Burgerspieß-Schnitzer
Beiträge: 151
Registriert: Mo 5. Feb 2018, 12:06
Wohnort: Nähe Stuttgart
Hat sich bedankt: 333 Mal
Danksagung erhalten: 227 Mal

Re: Spritzschutz Single und Twin

Beitrag von Jogi007 » Mi 23. Mai 2018, 07:42

Drei U-Scheiben M6 (Dicke gesamt ca. 3,5mm) und eine etwas längere M6-Schraube:


Pro OHG erforderlich:
4x M6x16 V4A Linsenkopf-Schrauben DIN7985
8x M6 U-Scheiben DIN9021
4x M6 Passscheibe 6x12 x 0,5mm DIN988 - ggf. bei der sich öffnenden Seite das url am Ende entfernen

Zuvor ist noch sicherzustellen, daß die OHG-Bodenplatte wirklich plan ist - ggf. richten (seitlich unterlegen und "draufstehen").
Weiter sind die beiden vorderen Federsplinte so weit zu verschränken, daß diese nicht seitlich rausrutschen. ;)
Zuletzt geändert von Jogi007 am Mi 23. Mai 2018, 09:44, insgesamt 6-mal geändert.
Weber Summit E-470 GBS, Custom Edelstahl Plancha & Drumstick Halter, Single- & Twin-OHG's, OHG Burger-Spieße, GrillEye Funk-Therm., ETI Thermapen, IR Therm. GM900, Thai Wokbrenner KB 5 SuperPan, Allpax SV 2 Sous Vide, Kängabox, Caso VC200, ...

Benutzeravatar
licht77
Oberhitze-Fan
Beiträge: 212
Registriert: Mo 5. Feb 2018, 19:54
Wohnort: Steakhouse
Hat sich bedankt: 62 Mal
Danksagung erhalten: 239 Mal

Re: Spritzschutz Single und Twin

Beitrag von licht77 » Mi 23. Mai 2018, 08:14

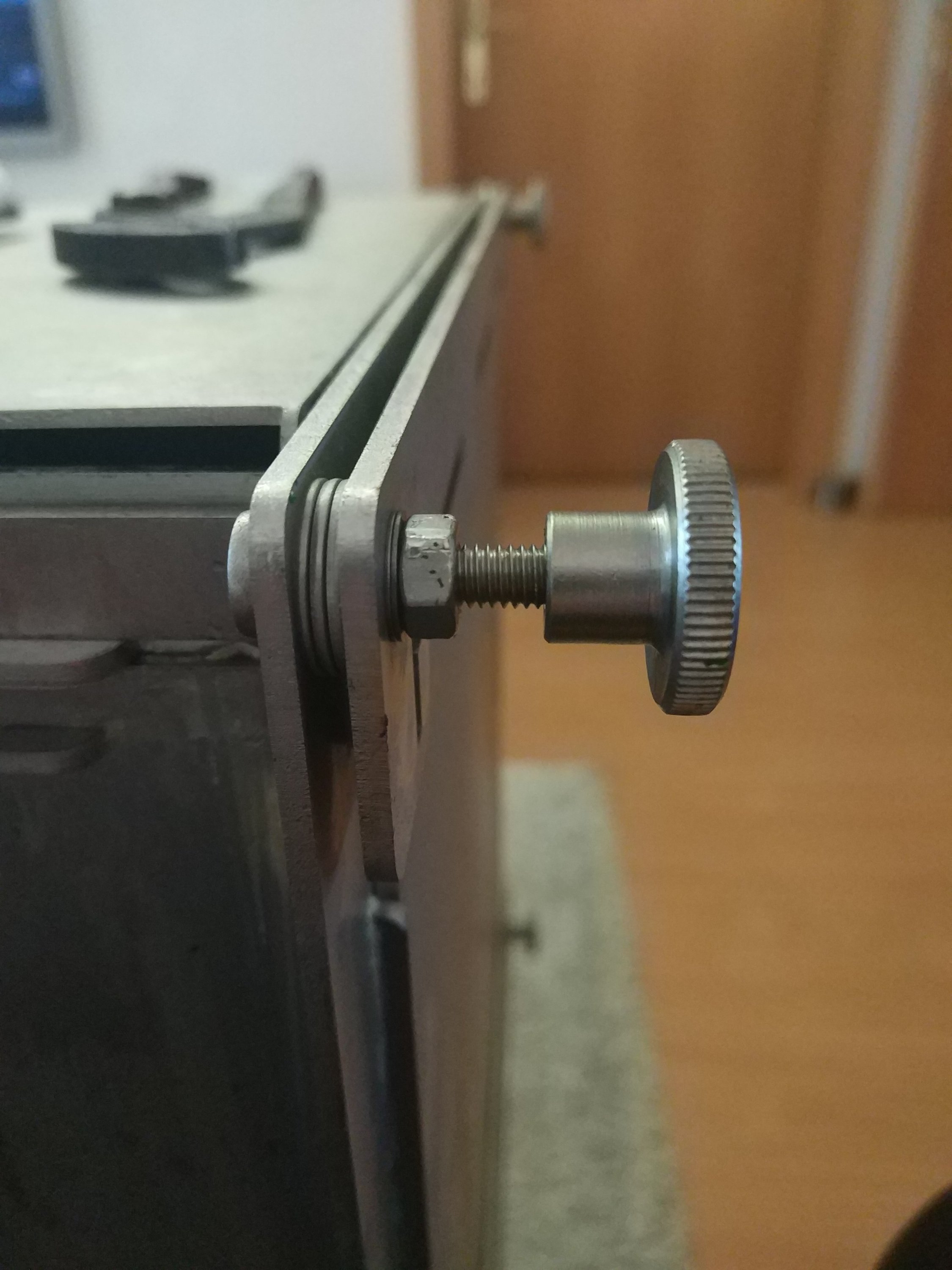

Noch ein Tipp: Wer längere Schrauben verwendet und eine Kontermutter unterhalb der untersten Bleche -> dann kann die Rändelmutter zur Höhenverstellung verwendet werden um den OHG ins Wasser zu bringen...

Benutzeravatar
Axxy
Oberhitze-Fan
Beiträge: 59
Registriert: Do 8. Feb 2018, 16:29
Wohnort: Schönaich
Hat sich bedankt: 8 Mal
Danksagung erhalten: 19 Mal

Re: Spritzschutz Single und Twin

Beitrag von Axxy » Mi 23. Mai 2018, 12:14

licht77 hat geschrieben:
Mi 23. Mai 2018, 08:14
Noch ein Tipp: Wer längere Schrauben verwendet und eine Kontermutter unterhalb der untersten Bleche -> dann kann die Rändelmutter zur Höhenverstellung verwendet werden um den OHG ins Wasser zu bringen...
:bravo:
Grüße Andy

ODC Montreux; Iroda O-Grill; Twin OHG - Alle guten Dinge sind 3 :D
Sous-Vide Stick SV 200 / Vakuumierer VC200

Benutzeravatar
licht77
Oberhitze-Fan
Beiträge: 212
Registriert: Mo 5. Feb 2018, 19:54
Wohnort: Steakhouse
Hat sich bedankt: 62 Mal
Danksagung erhalten: 239 Mal

Re: Spritzschutz Single und Twin

Beitrag von licht77 » Mi 23. Mai 2018, 12:27

Sieht bei mir so aus...
Dateianhänge

Muetze

Re: Spritzschutz Single und Twin

Beitrag von Muetze » Do 24. Mai 2018, 13:04

Und alle Bilder von hier sind gleich in einem anderen Forum gelandet.

Antworten

Zurück zu „OHG-Erweiterungen (Add-Ons)“
