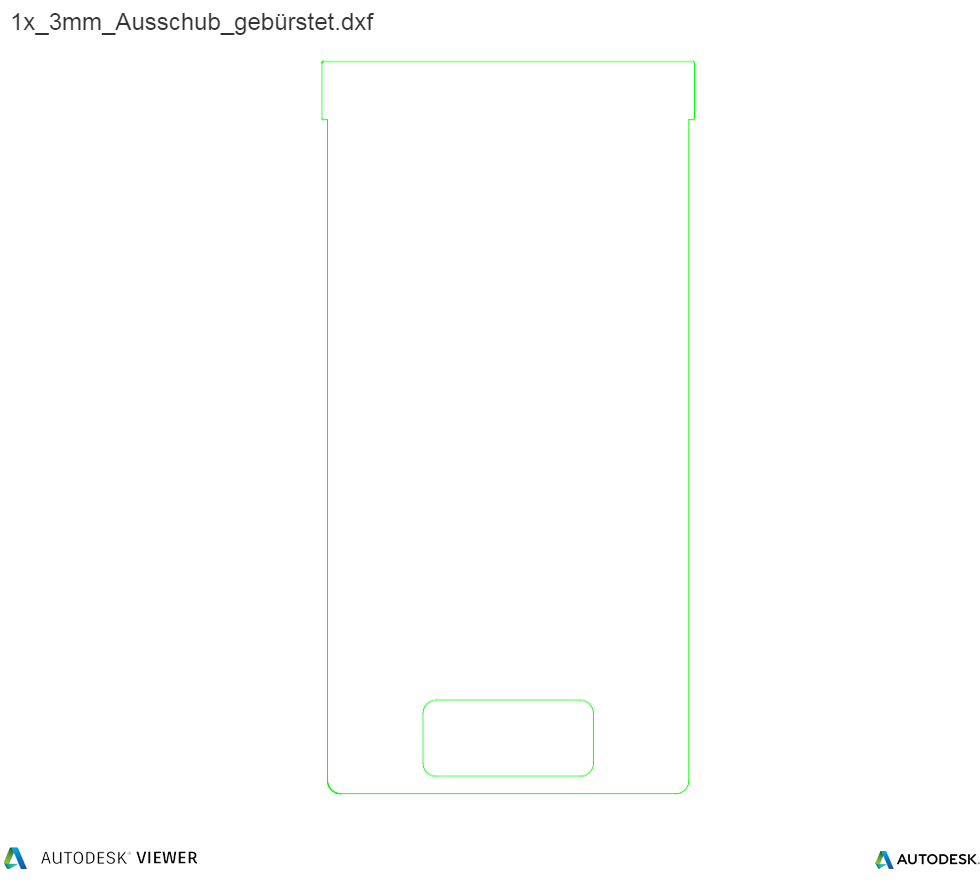

Anbei die DXF Dateien für den Spritzschutz des Single-OHG. Dieser Spritzschutz wird unter die Grundplatte zwischen den Seitenstreifen und der Platte geschoben.

Hoffe das sich jemand findet und den Spritzschutz für den Twin-OHG als DXF Datei zur Verfügung stellt. Das wäre prima

Der abgebildete & angehängte Ausschub (dxf) des Spritzschutz des Single ist aber nicht das Original - dieses ist ganz herausziehbar mit einer Stoppmarkierung (= bessere Reinigungsmöglichkeit in Spülmaschine):

Ok, diese kannte ich nicht. Hast Du die Datei dafür ?

Habe nur die Originale vom Single & Twin in 3mm Edelstahl (Add on-SB) - (noch) nicht die dxf-Dateien.

Edit: hier beide noch abgebildet:

Jogi007 hat geschrieben: ↑Di 22. Mai 2018, 14:03 - (noch) nicht die dxf-Dateien.

Dann sind wir mal gespannt wann das noch und nicht verschwindet............

Na dann kann man die ja messen und ein Kundiger der daraus ne Zeichnung bastelt und sie zur Verfügung stellt findet sich sicher auch.

Merksatz: für sich selber darf jeder alles nachbauen nur ggf nicht mit einem Markenzeichen öffentlich nutzen.

Beispiel: selber sich nen Porsche bauen und vom TÜV in ner sauteuren Komplettabnahme abnehmen und zum Verkehr zulassen darf jeder - aber Porsche-Logos dürfen keine sichtbar sein

Das gilt, soweit mir bekannt, auch für Sammelbestellungen. Das kann ich aber gerne nochmal rechtlich prüfen lassen.

tubu hat geschrieben: ↑Di 22. Mai 2018, 14:05

Jogi007 hat geschrieben: ↑Di 22. Mai 2018, 14:03 - (noch) nicht die dxf-Dateien.

Dann sind wir mal gespannt wann das noch und nicht verschwindet............

... ist alles machbar. Habe aktuell aber noch keine Zeit dafür. Bis Ende der Woche bestimmt...

Also über so Kleinigkeiten rentiert es sich fast nicht, den Kopf zu zerbrechen...

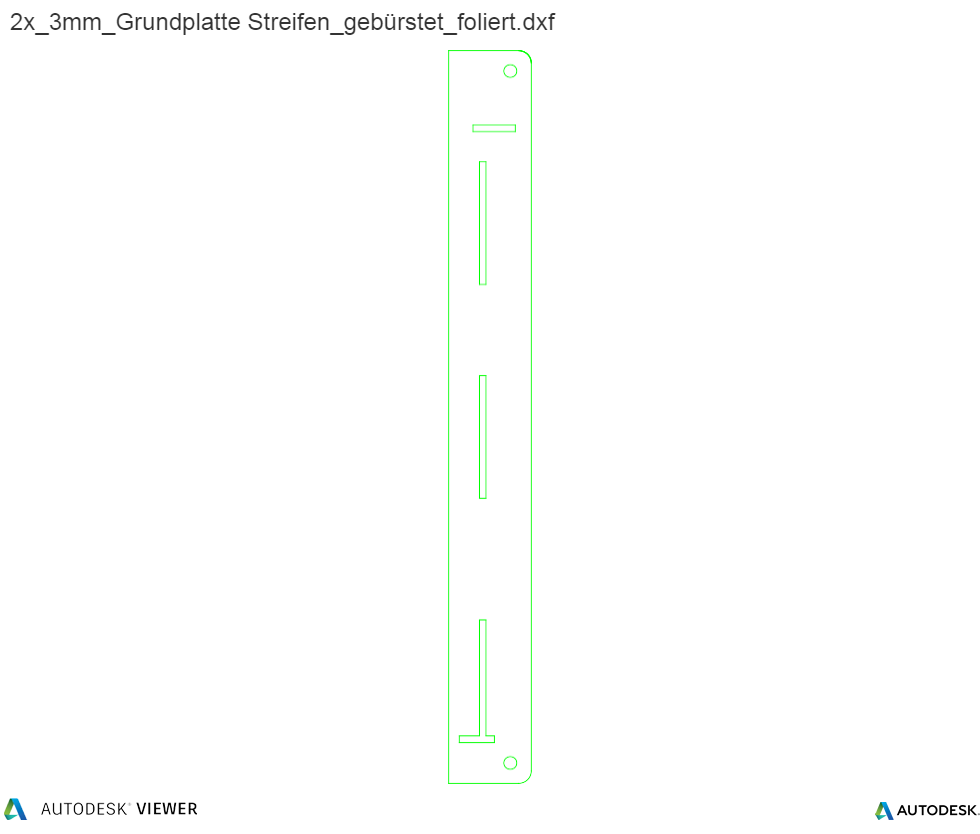

Was sind denn die schmalen Bleche rechts und links vom Spritzschutz?

Dürften Führungsschienen sein.

DeLorean hat geschrieben: ↑Di 22. Mai 2018, 15:09 Dürften Führungsschienen sein.

Richtig...

licht77 hat geschrieben: ↑Di 22. Mai 2018, 14:48 Also über so Kleinigkeiten rentiert es sich fast nicht, den Kopf zu zerbrechen...

Der Ausschub des Spritzschutzes des Single ist identisch wie beim Twin - der einzige Unterschied ist die Breite 162 zu 326 mm.

Muss ich mal gucken, ob ich sowas auch verbaut habe???

Wenn Du die Spritzschutz-App hast dann geht es wohl nicht anders - sonst würde der Spritzschutz auf dem Boden liegen

Ging doch jetzt schneller als versprochen - abgemessen von den "Original"-Ausschüben, gezeichnet und kurz bei einem Online-Laserbetrieb auf Fehler "getestet".

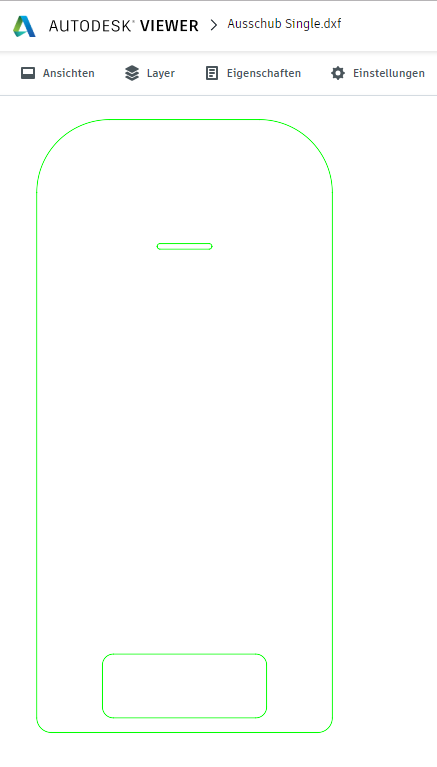

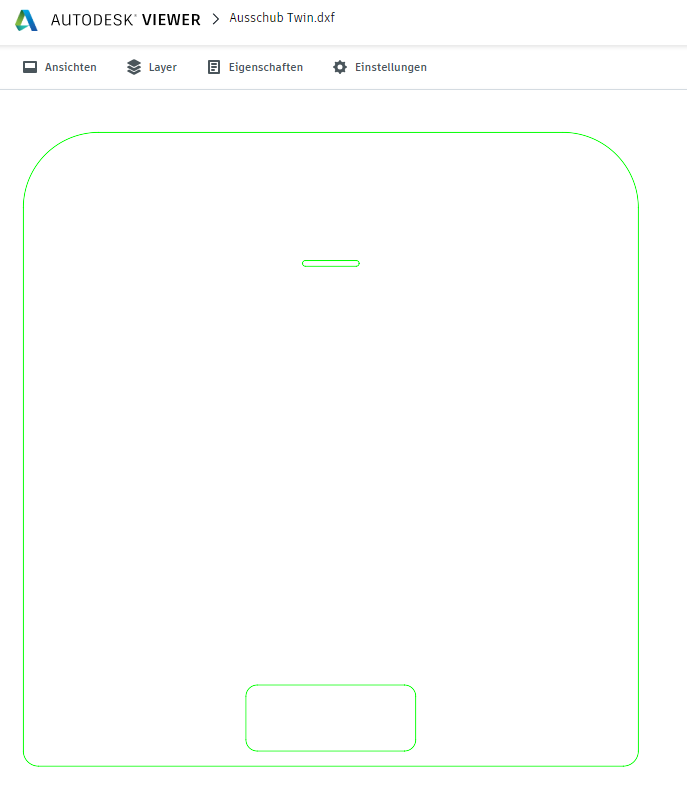

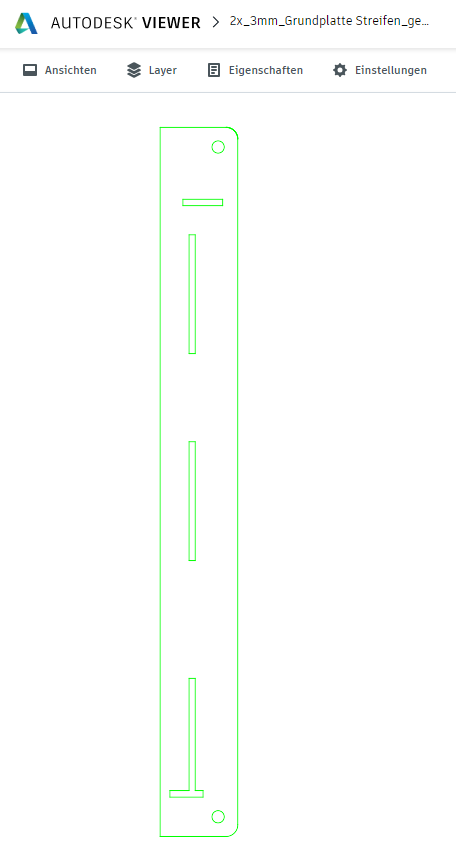

Anbei die DXF-Dateien der Ausschübe für den Spritzschutz des Single- und Twin-OHG (inkl. den jeweils 2-fach benötigten Grundplatte-Streifen von @[mention]tubu[/mention]:

[mention]DeLorean[/mention] kann man die Überschrift ändern in "Spritzschutz Single und Twin" ? Hoffe [mention]tubu[/mention] hat nichts dagegen.

Jogi007 hat geschrieben: ↑Di 22. Mai 2018, 19:14 @DeLorean kann man die Überschrift ändern in "Spritzschutz Single und Twin" ? Hoffe @tubu hat nichts dagegen.

Gerade die Überschrift geändert. Cool super das es so reibungslos geklappt hat.

So soll es sein, einfach perfekt......

Was kommt als abstandsstück zwischen Schiene und Boden des OHG?

Drei U-Scheiben M6 (Dicke gesamt ca. 3,5mm) und eine etwas längere M6-Schraube:


Pro OHG erforderlich:
4x M6x16 V4A Linsenkopf-Schrauben DIN7985
8x M6 U-Scheiben DIN9021
4x M6 Passscheibe 6x12 x 0,5mm DIN988 - ggf. bei der sich öffnenden Seite das url am Ende entfernen

Zuvor ist noch sicherzustellen, daß die OHG-Bodenplatte wirklich plan ist - ggf. richten (seitlich unterlegen und "draufstehen").
Weiter sind die beiden vorderen Federsplinte so weit zu verschränken, daß diese nicht seitlich rausrutschen.

Noch ein Tipp: Wer längere Schrauben verwendet und eine Kontermutter unterhalb der untersten Bleche -> dann kann die Rändelmutter zur Höhenverstellung verwendet werden um den OHG ins Wasser zu bringen...

licht77 hat geschrieben: ↑Mi 23. Mai 2018, 08:14 Noch ein Tipp: Wer längere Schrauben verwendet und eine Kontermutter unterhalb der untersten Bleche -> dann kann die Rändelmutter zur Höhenverstellung verwendet werden um den OHG ins Wasser zu bringen...

Sieht bei mir so aus...

Und alle Bilder von hier sind gleich in einem anderen Forum gelandet.
