Seite 2 von 7

Re: OHG in der Tripple Version

Verfasst: Do 14. Jun 2018, 13:53
von Steak-Schmied
steinbeisser hat geschrieben: Do 14. Jun 2018, 11:24 Hmmm, nochmal zum Trennblech:

von vorne einschieben geht gar nicht, da müsste ja auch eine Nut in der Frontwand sein und das sieht bescheiden aus.
Mmmh, stimmt. Ich hatte den OHG nicht vor mir stehen, als ich das schrieb. Das passt so natürlich nicht.
Es sei denn, Du nimmst kurz die Front raus. :lol

Re: OHG in der Tripple Version

Verfasst: Do 14. Jun 2018, 14:03
von DeLorean
Ein zusätzliches Problem wäre dass man dann (bei Abtrennung) Schalen mit GN-Norm vergessen kann.

Re: OHG in der Tripple Version

Verfasst: Do 14. Jun 2018, 18:48
von steinbeisser
Meine Überlegungen ging ja in die Richtung die Trennwand so zu setzten, daß Roste oder Gn-Schalen entweder für Single oder Twinvariante genutzt werden. Und bei Triple-Nutzung passen dann die großen Gn-Schalen.
Also müsste die Wand zwei "Steckmöglichkeiten" haben.
Ich hatte jetzt nicht die Variante der gleichzeitigen Nutzung vor☺️
Grundsätzlich kam der Gedanke aus der Überlegung heraus, daß die Wärme bei zb Single-Nutzung nicht zur offenen Seite "wegwandert" bei einer Single-Roti-app-Nutzung.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 09:44
von tubu
didi90 hat geschrieben: Mi 13. Jun 2018, 17:13
Ich würde die Dateien aber gerne noch mit dem aktuellen Twin vergleichen...klar, die Daten stelle ich hier gerne zur Verfügung.
Guten Morgen,

gibt es schon ein Update für den Tripple OHG ?

Nachdem im GSV die Herrschaften lieber wegen irgendwelchen Zulassungen und Bedienungsanleitungen und und und diskutieren, sollten wir doch schauen, das wir an der Weiterentwicklung wie z.B. den Tripple arbeiten.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 09:52
von didi90
Guten Morgen,

Aktueller Stand: Konstruktion ist Fertig und wird gerade von marc überprüft.

Wir können aber jetzt schon mit Verbesserungen beginnen...also..immer her mit den Ideen :rockout:

Gruß
Dieter

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 09:54
von tubu
Super, hab nachgefragt, weil es ziemlich ruhig um den Tripple geworden ist.

Dann lassen wir uns überraschen was da auf uns zukommt ;)

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:02
von Schliti
da ich momentan auch auf 2 Fronten spiele, versuche ich die besten Sachen zusammen zu tragen :roll:

Die Schienen die im GSV vorgestellt wurden, finde ich ziemlich genial.
Könnte man diese in den Tripple und auch in den Twin als Weiterentwicklung einbauen?

Ich habe leider nicht geschafft die Bilder aus GSV zu sichern bevor diese auf Empfehlung von Dr.Brown entfernt wurden :oops:

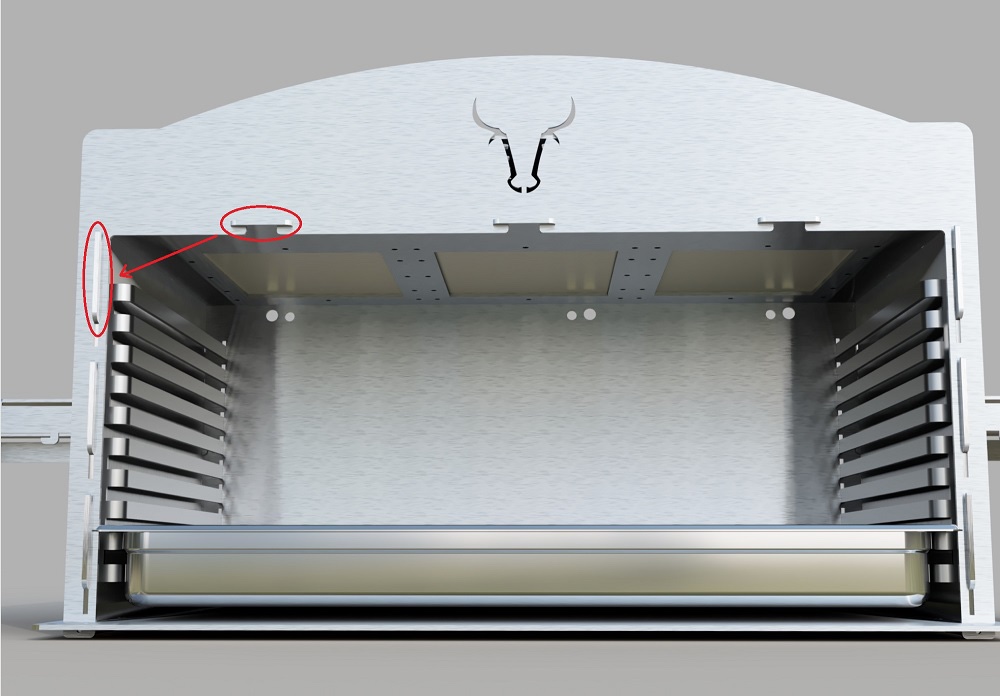

Ein Bild habe ich trotzdem
Bild 200.JPG
Bild 200.JPG (137.11 KiB) 15460 mal betrachtet

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:06
von Schliti
Die Schienen werden vorne in die Seitenwand eingehängt (ähnlich wie Seitentische) und hinten einfach in die Löcher geschoben (ohne Hacken!)

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:07
von tubu
Schliti hat geschrieben: Di 19. Jun 2018, 10:02 da ich momentan auch auf 2 Fronten spiele, versuche ich die besten Sachen zusammen zu tragen :roll:

Die Schienen die im GSV vorgestellt wurden, finde ich ziemlich genial.
Könnte man diese in den Tripple und auch in den Twin als Weiterentwicklung einbauen?

Ich habe leider nicht geschafft die Bilder aus GSV zu sichern bevor diese auf Empfehlung von Dr.Brown entfernt wurden :oops:
Schliti, Du kennst die Diskussion im GSV gerade auch sehr gut. Hast Du es mit dem User im GSV abgestimmt, das Bild hier zu veröffentlichen ? Er hatte zwischenzeitlich ja was dazu geschrieben und auch mit einem indirekten Hinweis auf dieses Forum hier. Also bitte Vorsicht mit den Bildern vom GSV.

[mention]DeLorean[/mention] was meinst Du ? Wir sollten so keinen Ärger hier rein holen.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:10
von Schliti
Ich hab es ja nicht ohne Quellenangaben gemacht, es ist ein freies Forum :!:
Außerdem hab ich ja keine Daten hier veröffentlicht, sondern nur eine Idee hierhin mitgenommen :roll:

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:25
von Bones

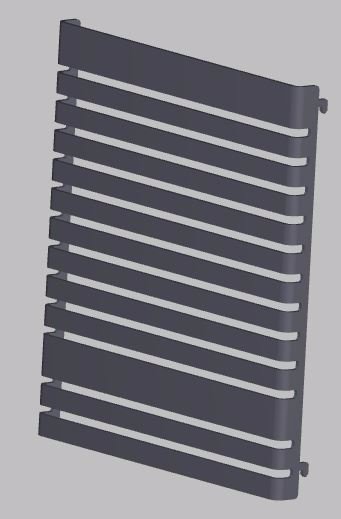

Ich habs im GSV auch schon mal geschrieben. Ich verstehe nicht warum man die Einhängung nicht gleich komplett in der Seitenwand macht? Du hast nur ein Teil dass du easy aushängen kannst.

Hab das bei mir sowohl in meinem Eigenbau Single und Twin laufen. Gibt überhaupt keine Problem.
Beim vorherigen Stecksystem mit einhacken in der Font könnte ich mir vortstellen dass das zusätzlich Stabilität gebracht hast aber in der Version mit Löchern hinten nicht wirklich

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:48
von didi90
Das sieht doch sehr gut aus....würdest du uns die Daten zu Verfügung stellen dann könnten wir das im Triple mit Einbauen

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 10:57
von Bones
Ja kann ich gern zur Verfügung stellen. Müsste aber wahrscheinlich angepasst werden, da ich keinen Forums OHG habe.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 11:32
von tubu
Schliti hat geschrieben: Di 19. Jun 2018, 10:10 Ich hab es ja nicht ohne Quellenangaben gemacht, es ist ein freies Forum :!:
Aber Du kennst die Diskussion im GSV und warum dort die Bilder wieder gelöscht wurden ? Bist da ja auch dabei und siehst, wo das Thema gerade hin abdriftet. Ist kein Vorwurf nur eine Feststellung.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 11:35
von DeLorean
Vebesserungsvorschlag: für den Triple wie auch den Twin fände ich es ganz gut (weil ich ja bekennend faul bin) wenn man eine Vorrichtung konstruieren könnte mit der man beide/alle 3 Gasventile gleichzeitig drücken kann. Gerade in Verbindung mit Elektrozünder wär das nice to have.

Kann man das vielleicht mit einer Art Verbindungschiene realisieren.

Um den Vorschlag zu konkretisieren müsste ich wohl mal die Knöpfe von den Reglner bzw. einen davon abziehen... da fällt mir en die Manschetten liegen bei mir ja auch noch unverbaut rum :roll:

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 13:09
von didi90
[mention]Bones[/mention] Danke für die Daten..Klasse :rockout:

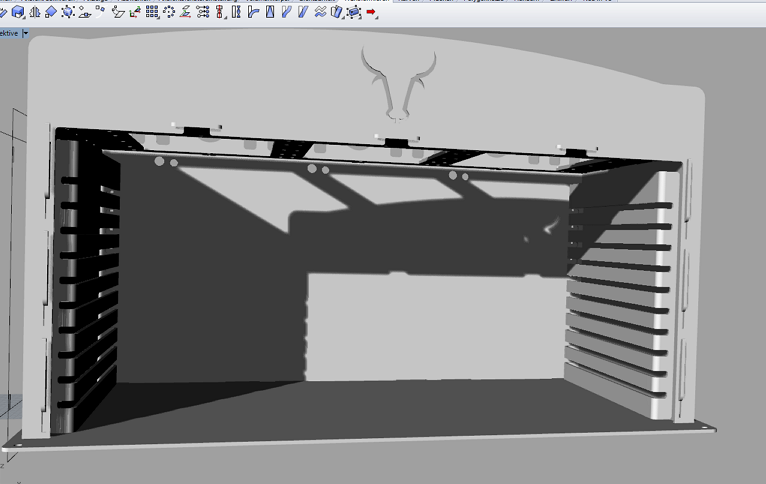

Ich habe jetzt mal das Blech auf den Triple angepasst...gefällt mir gang gut
Sieht direkt Sauberer aus....wie seht Ihr das?

Gruß
Dieter

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 13:46
von DeLorean
Optisch sieht das schon gut aus... nur müssen die Dinger dann ja gekantet werden.

Das heisst das muss man dann entweder von der Laserbude machen lassen oder selber machen. Selber machen ohne passendes Werkzeug wird vermutlichzur Folge haben dass das nicht so gut aussieht wie in der Simulation.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 13:54
von Bones
Ja das müsste die Laserbude machen. Wäre aber bei der Version die [mention]schliti[/mention] erwähnt hat auch so. War bisher aber eigentlich kein Problem. Die meisten die lasern haben auch ne Kantbank

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 13:59
von Schliti
Der Heber wird ja auch gekantet und der ist viel komplizierter zu kanten, da bestimmte Winkel an bestimmten Stellen eingehalten werden müssen, bei den Schienen sind es einfach nur 90°. das dauert genau 10sec. pro Schiene. Kantbank hat wohl jedes Betrieb.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:00
von tubu
Sagt a mal, eine Frage zu dem Rost. Es erfüllt doch eigentlich nur ein Honeycomb Rost in dem Tripple den Zweck. Der Normale, auch in der V2 mit Queerverstrebung, wird sich doch sicherlich verbiegen oder verformen.

Wie schaut es dann mit dem Gewicht aus ?

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:03
von DeLorean
tubu hat geschrieben: Di 19. Jun 2018, 14:00Der Normale, auch in der V2 mit Queerverstrebung, wird sich doch sicherlich verbiegen oder verformen.
Das kann ich für den twin jedenfalls nicht bestätigen... mein v1-Rost hat sich noch nie verbogen.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:03
von Schliti
didi90 hat geschrieben: Di 19. Jun 2018, 13:09 @Bones Danke für die Daten..Klasse :rockout:

Ich habe jetzt mal das Blech auf den Triple angepasst...gefällt mir gang gut


Sieht direkt Sauberer aus....wie seht Ihr das?

Gruß
Dieter
Jö, sieht geil aus :clap

hast du die Breite vom OHG so angepasst, dass die 1/1 GN reinpasst?

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:05
von Schliti
tubu hat geschrieben: Di 19. Jun 2018, 14:00 Sagt a mal, eine Frage zu dem Rost. Es erfüllt doch eigentlich nur ein Honeycomb Rost in dem Tripple den Zweck. Der Normale, auch in der V2 mit Queerverstrebung, wird sich doch sicherlich verbiegen oder verformen.

Wie schaut es dann mit dem Gewicht aus ?
Ich würde es auch kanten, so 1cm vorne... Oder 4mm VA :lol:

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:09
von didi90
[mention]Schliti[/mention] ....ja, das Rost ist auf die GN 1/1 angepasst worden.

Re: OHG in der Tripple Version

Verfasst: Di 19. Jun 2018, 14:14
von axel
DeLorean hat geschrieben: Di 19. Jun 2018, 14:03
tubu hat geschrieben: Di 19. Jun 2018, 14:00Der Normale, auch in der V2 mit Queerverstrebung, wird sich doch sicherlich verbiegen oder verformen.
Das kann ich für den twin jedenfalls nicht bestätigen... mein v1-Rost hat sich noch nie verbogen.
Ich kann das bestätigen. 😔 Hab nen verbogenen Rost daheim.
