Rothenberger Industrial ECO Umbau

[andre_lette]

Der Zünder wird genau wie der Flammenwächter in der Rückwand montiert.

gibt es da noch bilder zu ?

[hoppelstaedt]

Hier ein Bild von [mention]knolli[/mention]

An der Rückwand oben, die beiden Äußeren sind die Zündkerzen und die beiden Inneren sind die Flammenwächter.
Die werden mit den vorhandenen Muttern in der Rückwand verschraubt.

[fotomari]

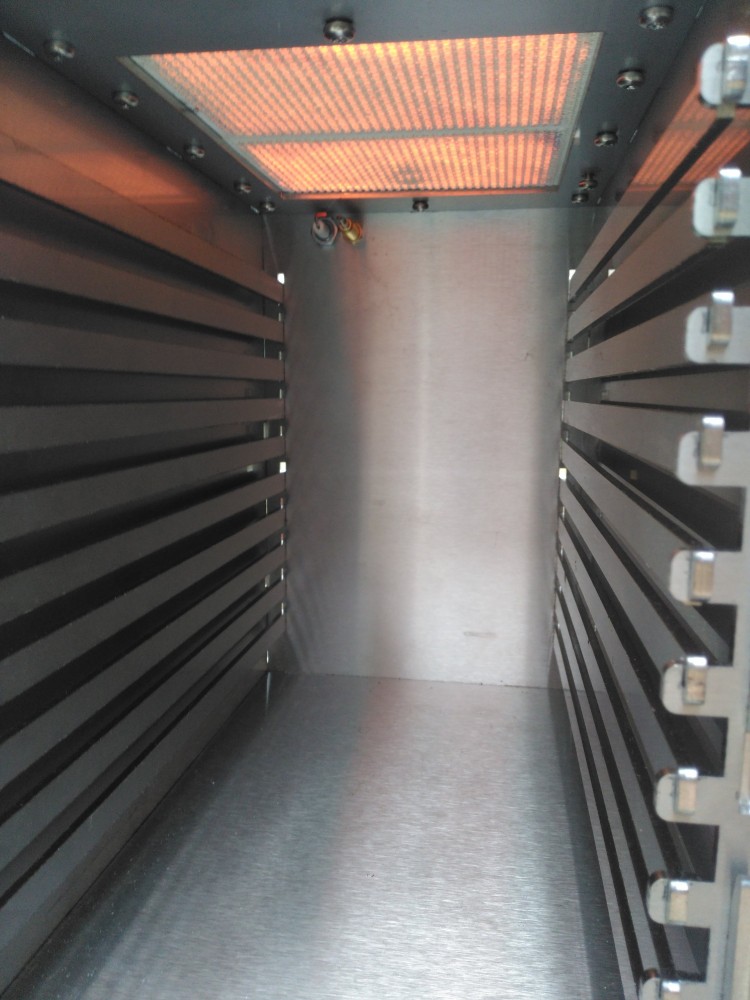

von hinten:


Ich weiss nicht, von wem das Bild ist, ggf. löschen.

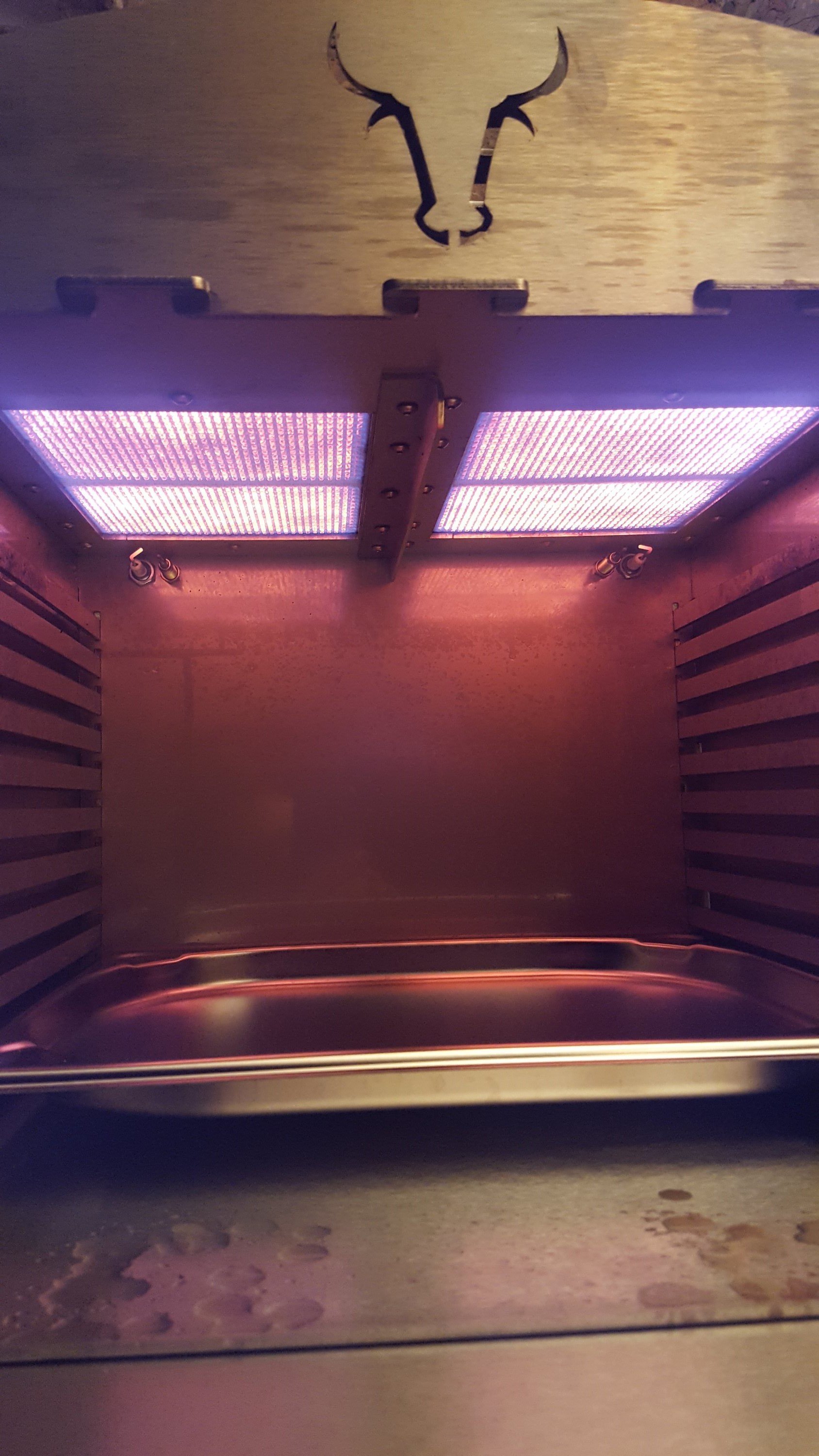

von vorne:

[gerschum]

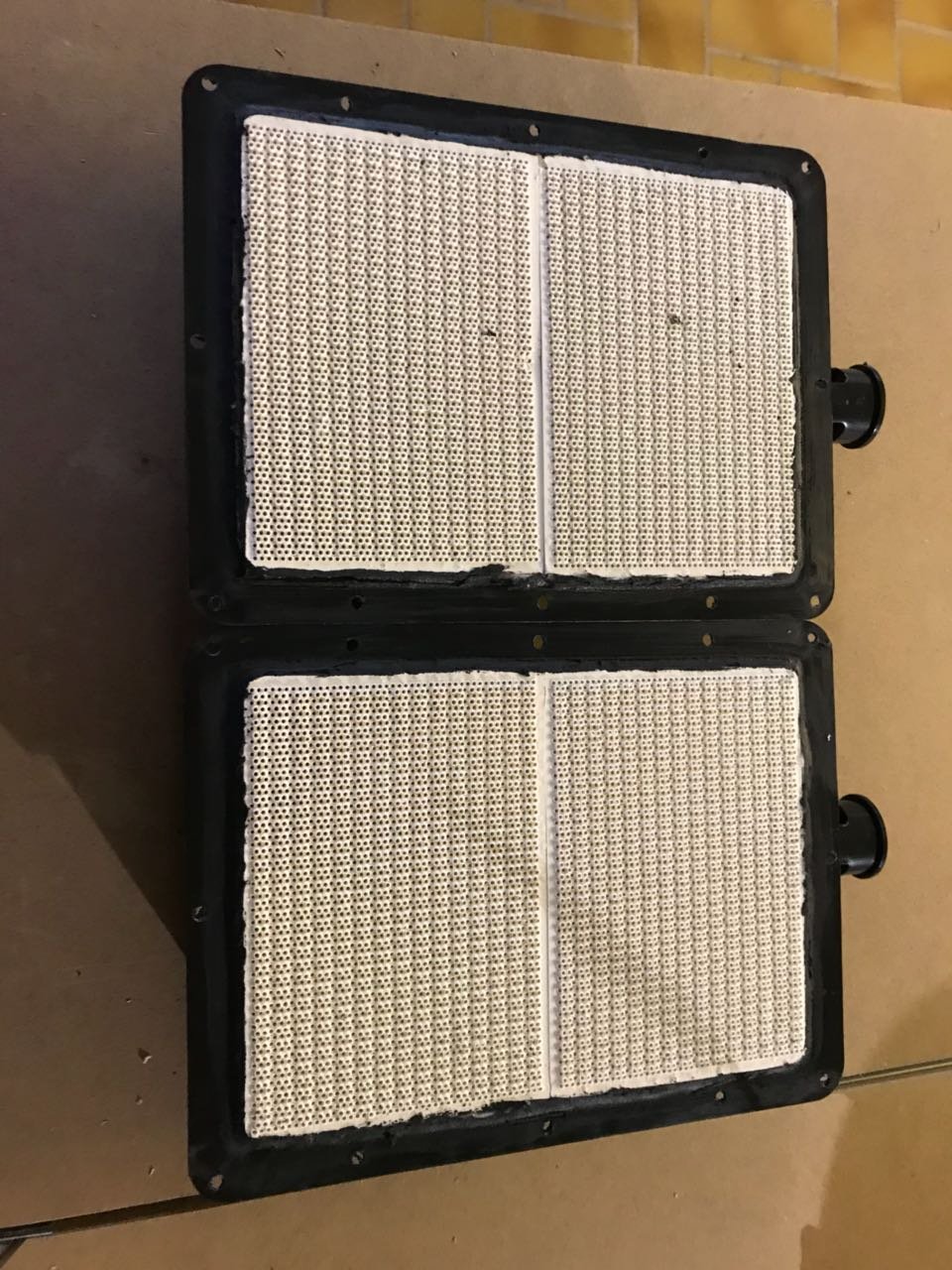

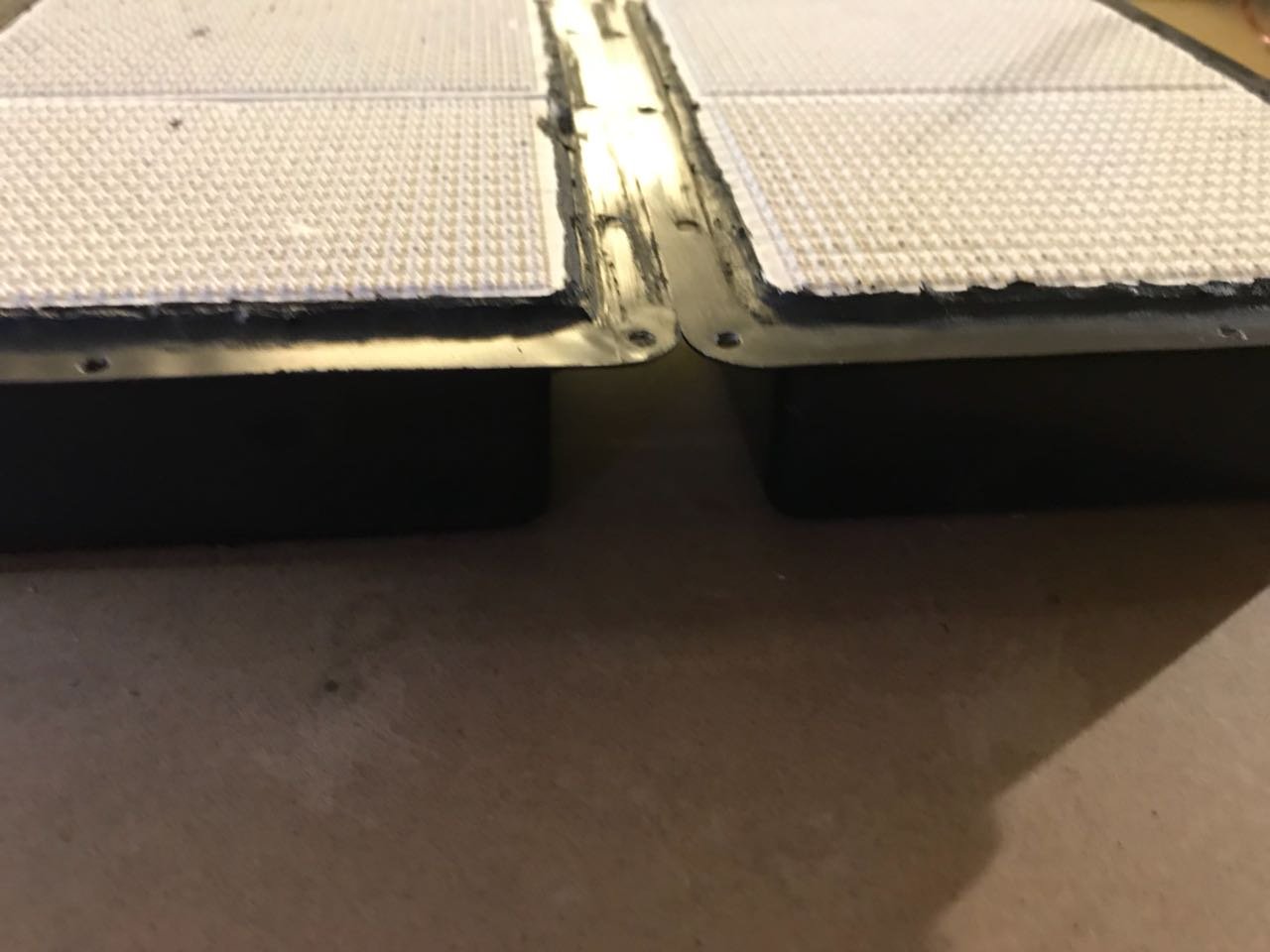

So Umbau der Brenner fertig, gewinnt keinen Schönheitspreis aber ich hoffe das es reicht.
Was meint ihr, ist die Höhe so ok?
Oder gucken die Keramikteile zu weit raus?

WhatsApp Image 2018-03-05 at 09.26.25.jpeg (88.05 KiB) 12754 mal betrachtet

WhatsApp Image 2018-03-05 at 09.26.24.jpeg (227.15 KiB) 12754 mal betrachtet

[fotomari]

Idealerweise sollten die doch mit dem Brennergehäuse abschließen, da das Zwischenblech doch die Keramiken festhält. Meine steht nicht so weit raus. Ich habe die Keramik reingelegt und dann mit dem Messerrücken die Dichtung an der Seite reingedrückt, dann den Ofenkitt obendrauf geschmiert.
Musst Du probieren, ob der Zusammenbau klappt.

[Mr_Kanoll]

Ich persönlich würde aus Erfahrung warten bis ich das Blechset habe und direkt die Brennerbleche mit Verschrauben! (Dann sieht man direkt ob man ordentlich gebastelt hat)

Persönlich benutze ich auch kein Kleber mehr zum Abdichten!
Ich stopfe sehr gewissenhaft beide vorhandene Schnüre in den Spalt des Rothenberger.
Hatte noch nie Probleme damit gehabt. Sollte aber jeder für sich selber wissen in was für einem Ausmaß man seine Brenner Abdichtet!

[gerschum]

Danke für die Antworten, dann schau ich mal wenn die Teile da sind ob es passt.

[Marty McFly]

So Umbau der Brenner fertig, gewinnt keinen Schönheitspreis aber ich hoffe das es reicht.
Was meint ihr, ist die Höhe so ok?
Oder gucken die Keramikteile zu weit raus?

WhatsApp Image 2018-03-05 at 09.26.25.jpegWhatsApp Image 2018-03-05 at 09.26.24.jpeg

Wenn zuviel Kitt an der Keramikkante ist und hart wird, passt der Zwischenrahmen nicht oder sehr schlecht. Ich gehe mittlerweile direkt nach dem kitten mit einer alten Cutterklinge mehr oder weniger im Rechten Winkel zum Brennergehäuse an der Keramik entlang, dann ist dort der Kitt wieder weg.
Ich mache mittlerweile fast so wie im Video, unten aber kein Kitt, dann Schnur Nr.1, dann etwas Kitt, Schnur Nr.2 und dann Kitt der zuerst mit einen feuchten Lappen glatt gezogen wird und dann mit der Klinge bereinigt wird. Die Dichtschnur drücke ich entweder mit Spachtel oder Messerrücken in die Fuge...

[J-Style]

Bei mir war nur eine 1 Schnur

[Schliti]

das ist doch egal, kauf dir bei Ebay 3 Meter 3mm Schnur und gut ist

ps. meine Brenner laufen Ohne Kit Jetzt mittlerweile zweite 11 Kilo Gasflasche leer
Und mit dem 50-200 Regler müssen die manchmal richtig leiden

[marc]

Hat es einen Grund, warum zwei einzelne Schnüre verbaut sind und nicht eine lange?
Macht es Sinn die Schnur zu tauschen Bzw. Eine 3. Schnur einzulegen?

Danke und Gruß

[Marty McFly]

1 oder 2 kurze... liegt wahrscheinlich am Chinesischen Konfektionierer
Es passen bestimmt auch 5 rein... eine kurze wäre mir zu wenig, 2 reichen. Nimm eine dritte wenn du Lust hast, Schaden tut es nicht, ist nur frimmelig.

[Fredi11]

Im Beitrag von @fotomari ist die Rückseite eines Singel OHG zu sehen, das Ventil und die Piezzo sind aber nicht aus dem Rothenberger Eco oder?
Kann Der Rothenberger Eco mit den dargestellten Teilen aufgerüstet werden bzw. Kann der Singel OHG aus der z. Zt. laufenden SB mit den Teilen gebaut werden?
Falls ja wo kann ich die Teile beziehen.
Danke
Grüße Fredi

[fotomari]

[mention]Fredi11[/mention]
Ich habe mir bei der letzten GSV-SB den Single gekauft, von Soulflyer die Verschraubungen, von Dominoxx die Schrauben und ein Angebot-Rothenberger mit Piezo-Zündung. Dann habe ich nach der Anleitung von Matze und nach den Videos von Dr. Brown alles zusammengebaut, passt, wackelt und hat Luft. Ich musste lediglich die eine Mutter am Piezo unten festziehen, damit es auch funktioniert, ohne dass ich ständig das Knöppken drücken muss. Rothenberger gibt es meist günstig bei Völkner (ggf. hat noch einer einen Gutschein?), im Bauhaus ist meist nur der R. ohne Piezo günstig. Dann brauchst Du noch eine Silikat-Schnur zum Abdichten, wenn der Rothenberger nicht zwei Schnüre hat.
Also, viel Erfolg!

[Marty McFly]

Im Beitrag von @fotomari ist die Rückseite eines Singel OHG zu sehen, das Ventil und die Piezzo sind aber nicht aus dem Rothenberger Eco oder?
Kann Der Rothenberger Eco mit den dargestellten Teilen aufgerüstet werden bzw. Kann der Singel OHG aus der z. Zt. laufenden SB mit den Teilen gebaut werden?
Falls ja wo kann ich die Teile beziehen.
Danke
Grüße Fredi

Doch so sieht ein Rothenberger Eco mit Piezo aus. Wenn dein Brenner anders ausschaut, bitte zeigen

[Marty McFly]

@Fredi11
Ich habe mir bei der letzten GSV-SB den Single gekauft, von Soulflyer die Verschraubungen, von Dominoxx die Schrauben und ein Angebot-Rothenberger mit Piezo-Zündung. Dann habe ich nach der Anleitung von Matze und nach den Videos von Dr. Brown alles zusammengebaut, passt, wackelt und hat Luft. Ich musste lediglich die eine Mutter am Piezo unten festziehen, damit es auch funktioniert, ohne dass ich ständig das Knöppken drücken muss. Rothenberger gibt es meist günstig bei Völkner (ggf. hat noch einer einen Gutschein?), im Bauhaus ist meist nur der R. ohne Piezo günstig. Dann brauchst Du noch eine Silikat-Schnur zum Abdichten, wenn der Rothenberger nicht zwei Schnüre hat.
Also, viel Erfolg!

Bitte nix falsch beschreiben, der Piezo macht die Funken. Du meinst den Thermofühler der in das Ventil geht und dort am Magnetventil zieht wenn der Fühler heiß ist und dadurch eine Spannung erzeugt. Das hat mit dem Piezo nix zu tun

[fotomari]

Ja, sorry, hatte den schwarzen Regler gedrückt gehalten, danke für das Verbessern! Brauche ich jetzt aber nicht mehr machen.

Aber ich weiß ja auch, wenn ich versehentlich was Falsches schreibe, dann werde ich von Leuten, die richtig (also 100 bis 120 Prozent) Ahnung haben, gleich korrigiert. Von daher darf schon mal ein kleiner Schlenker drin sein.

[Fredi11]

Sorry
ich habe den Brenner noch nicht, habe nur ein Foto im Netz gesehen, auf dem Foto sah es so aus als wäre die Rote Abdeckung am Ventil die Piezzo.
Grüße Fredi

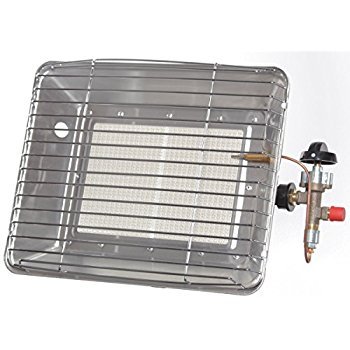

Rothenberger ECO.jpg (23.13 KiB) 12645 mal betrachtet

[DeLorean]

Nö, das ist die Schutzkappe vom Gasanschluss. Auf Deinem Bild ist kein Piezo-Zünder vorhanden.

[Fredi11]

jau hab ich mittlerweile auch mitgekriegt u
Danke

[SirEisenlatte]

Hab da mal paar Fragen...
Reicht es aus, die Platten nur mit Silikat Schnur Ø3mm abzudichten ?
Also, erst die Serienmäßige Schnur reinlegen und dann zusätzlich ein Ø3mm Schnur reindrücken oder ist eine Ø4mm Schnur besser (Klemmwirkung)?
Muss Schamott Kleber verwendet werden oder kann man den weggelassen ?
Welche Vorteile hat es mit dem Schamott Kleber ?
Werden die Schrauben am Brenner nur Handfest, ohne zusätzliches Werkzeug angezogen oder schon mit einem Schraubendreher oder Steckschlüssel etc. und einer gewissen Spannung ?

Mich würden diese Dinge einfach mal interessieren, bevor ich meine Brenner zum ersten mal umbaue ohne was falsch zu machen.

[Marty McFly]

3mm wird schon Gefitztel, Ofenkitt kann muss aber nicht. Da hat jeder mittlerweile eine andere Meinung und Erfahrung. Leicht fingerfest, Imbus bzw. Innensechskannt oder Torx am schmalen Ende leicht drehen bis Widerstand kommt und noch ein Myyyyy weiter, so dass nix klappert aber auch nix knirscht.

[SirEisenlatte]

Vielen Dank Marty,
ich werde es ohne Kleber ausprobieren.
Und Fingerfest, ist genau die Info die ich gebraucht habe.
Damit komme ich erstmal gut zurecht.

[Commander]

im Stabilo Fachmarkt gibts Kleber, der reicht genau für 2 Brenner.

Schamottkleber 17ml Tube
Ofenschnurkleber
Modell: 185662x2

ne große Kartusche wird vermtl. nach´m ersten Gebrauch schnell aushärten. Also kann man die eh nur 1x verwenden.

[Wuppergriller]

Ich lass den Kleber mittlerweile auch weg.
Wenn man das erst mal ne Keramik wieder ausgebaut hat und musste den ganzen Kit da raus kratzen, hat man keinen Bock mehr drauf.
Ich hab mir damals zusätzliche Dichtschnur besorgt, weil bei mir auch nur 1 Schnur drin war (das kommt wohl schon mal öfter vor) und mache jetzt zwei oder manchmal auch drei lagen rein. Kommt drauf an, wie gut und tief die zweite Lage rein passt. Wenn noch eine dritte drüber geht, kommt sie rein, wenn nicht, dann eben nicht. Bisher ist alles dicht geblieben.

Wo ich alledings schon mal Kleber (bzw. Kit) verwende, ist am Übergang vom Gehäuse zum Rohr. Manchmal ist da wo das Rohr durchs Gehäuse geht, ein großer spalt. Den schmiere ich dann zu.

K.
